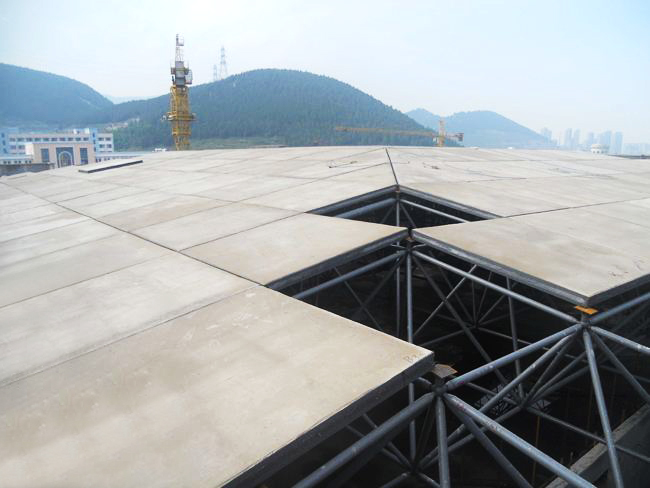

鋼桁架的工程要點

連接方法

鋼桁架可用焊接、普通螺栓連接、高強度螺栓連接或鉚接。焊接應用較廣；普通螺栓連接常用于可拆卸的結構、輸電塔和支撐系統；高強度螺栓連接常用于重型鋼桁架的工地連接；鉚接用于受較大動力荷載的重型鋼桁架，目前已逐漸被高強度螺栓連接所代替。

高跨比

鋼桁架的高度由經濟、剛度、使用和運輸要求確定。增加高度可減小弦桿截面和撓度,但增加腹桿用量和建筑高度。鋼桁架的高跨比通常采用 1/5～1/12；鋼材強度高、剛度要求嚴的鋼桁架應采用相對偏高值。三角形鋼屋架的高度通常由屋面坡高確定；一般屋面坡度為1/2～1/3時，高跨比相應為1/4～1/6。

腹桿體系

鋼桁架的腹桿體系通常采用人字式或單斜式等形式。人字式腹桿的腹桿數和節點數較少，應用較廣；為減少受有荷載的弦桿或受壓弦桿的節間尺寸,通常增加部分豎桿。單斜式腹桿通常布置使較長的斜桿受拉，較短的豎桿受壓，有時用于跨度較大的鋼桁架。如需進一步減小弦桿及腹桿的長度，可采用再分式腹桿體系,鋼桁架高度較大且節間較小時可采用K式或菱形腹桿體系。在支撐桁架和塔架中，常采用能較好承受變向荷載的交叉式腹桿體系，交叉斜桿通常按拉桿設計。斜腹桿對弦桿的傾斜角通常在30°～60°范圍內。
